    氣動衛生級球閥


    產品展示>> 衛生級閥門>>氣動衛生級球閥




    一、氣動衛生級球閥 產品概述




            上海川滬閥門有限公司生產的氣動衛生級球閥，是由氣動執行機構和衛生級球閥組成，也稱為氣動卡箍球閥，閥體采用不銹鋼材質，流道經過精密拋光和除菌處理。


        	特點：

            1.密封性能好。

            2.體積小，重量輕，結構簡單，安裝維修方便。

            3.流阻小，流通能力大。


            適用場景:

            廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

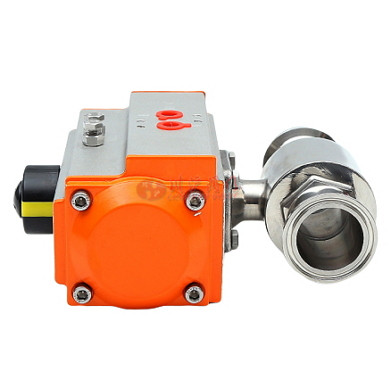

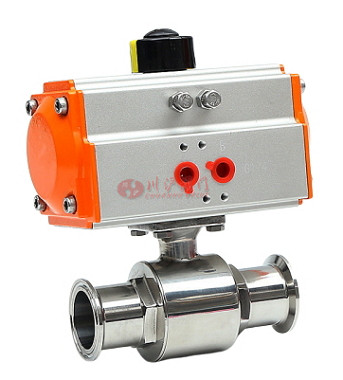

    二、氣動衛生級球閥 產品圖片






                	氣動衛生級球閥
                    氣動衛生級球閥




                	氣動衛生級球閥
                    氣動衛生級球閥






    三、氣動衛生級球閥 零部件參數






                閥體
                304/316/316L不銹鋼




                閥軸
                不銹鋼




                球體
                304/316/316L不銹鋼




                閥座
                PTFE






    四、氣動衛生級球閥 技術參數






                閥體形式
                二通式、三通式




                公稱通徑
                DN15～102mm




                公稱壓力
                PN1.0 MPa





                連接形式
                快裝式(卡箍式)、焊接式、螺紋式





                適用溫度
                PTFE≤180℃




                適用介質
                啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等




                產品特點
                安全衛生，密封好、使用壽命長






    五、氣動衛生級球閥 執行機構參數






                執行器型號
                GT、AT、AR、AW系列單雙作用氣動執行器




                供氣壓力
                0.4～0.7MPa




                氣源接口
                G1/4"、G1/8"、G3/8"、G1/2"




                環境溫度
                -30～+70℃




                作用形式

    單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

                  雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--   失氣時閥位保持(FL)

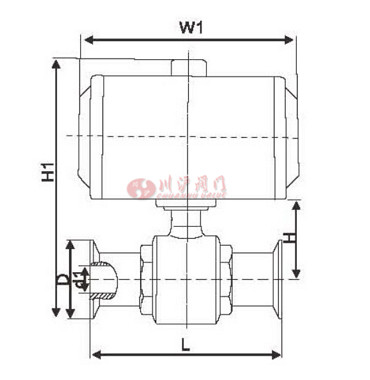

    六、氣動衛生級球閥 結構圖






				氣動衛生級球閥結構圖





    七、氣動衛生級球閥 連接標準和尺寸






			規格Φ
			尺寸mm




			A
			D1
			W1
			H1
			L
			重量KG




			19
			50.5
			16
			147
			170
			100
			1.93




			25
			50.5
			22
			147
			170
			105
			1.96




			32
			50.5
			29
			147
			175
			120
			2.13




			38
			50.5
			35
			168
			218
			136
			3.12




			45
			64
			42
			168
			220
			145
			3.58




			51
			64
			48
			168
			225
			160
			3.92




			57
			77
			53
			183
			245
			162
			4.83




			63
			77
			58
			183
			255
			170
			5.18




			76
			91
			72
			262
			295
			195
			8.36




			89
			106
			85
			265
			330
			235
			11.58




			102
			119
			97
			295
			390
			270
			16.5






        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。







        	 下載：上海川滬閥門有限公司-產品樣本-氣動衛生級球閥.PDF
