D971J電動襯膠蝶閥
一、D971J電動襯膠蝶閥 產品概述
上海川滬閥門有限公司生產的D971J電動襯膠蝶閥，有開關型和調節型二種，具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。
特點：
1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封面耐磨性好（橡膠耐磨性是銅的七倍）。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，并且抗菌、抗霉。
適用場景:
D971J電動襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

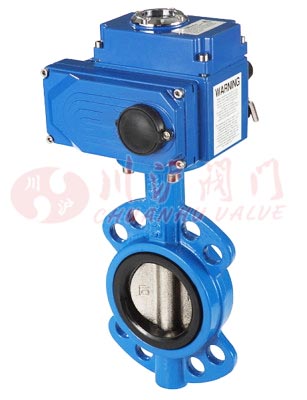

二、D971J電動襯膠蝶閥 產品圖片
 |
 |
| D971J電動襯膠蝶閥(對夾式) | D941J電動襯膠蝶閥(法蘭式) |
三、D971J電動襯膠蝶閥 零部件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
四、D971J電動襯膠蝶閥 技術參數
| 閥體形式 | 直通鑄造閥 |
|---|---|
| 公稱通徑 | DN50～1000mm |
| 公稱壓力 | PN1.0、1.6 MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
五、D971J電動襯膠蝶閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
六、D971J電動襯膠蝶閥 性能規范
| 公稱通徑DN(mm) | DN50～1200 | |||
|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 低壓氣密試驗 | 0.5～0.7 | |||
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||

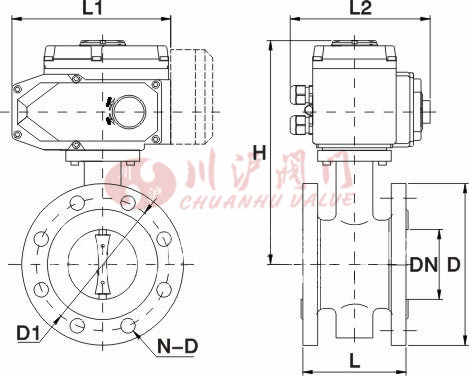

七、D971J電動襯膠蝶閥 結構圖
 |
八、D971J電動襯膠蝶閥 連接尺寸
| 主要外形尺寸-PN16（16bar） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | |||||||
| L | L1 | L2 | H | D | D1 | N-D | |||
| 50 | 108 | 165 | 150 | 265 | 120 | 125 | 4-18 | CHV-005 | CHQ-010 |
| 65 | 112 | 165 | 150 | 275 | 136.2 | 145 | 4-18 | CHV-005 | CHQ-010 |
| 80 | 114 | 165 | 150 | 285 | 160 | 160 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 127 | 190 | 170 | 300 | 185 | 180 | 8-18 | CHV-010 | CHQ-020 |
| 125 | 140 | 190 | 170 | 320 | 245 | 210 | 8-18 | CHV-010 | CHQ-020 |
| 150 | 140 | 190 | 170 | 396 | 340 | 240 | 8-22 | CHV-010 | CHQ-020 |
| 200 | 152 | 270 | 220 | 430 | 415 | 295 | 12-22 | CHV-020 | CHQ-030 |
| 250 | 165 | 270 | 220 | 462 | 445 | 355 | 12-26 | CHV-040 | CHQ-040 |
| 300 | 178 | 270 | 220 | 507 | 475 | 410 | 12-26 | CHV-060 | CHQ-050 |
| 350 | 190 | 270 | 220 | 538 | 500 | 470 | 16-26 | CHV-080 | CHQ-060 |
| 400 | 216 | 270 | 220 | 570 | 530 | 525 | 16-30 | CHV-100 | CHQ-080 |
| 450 | 222 | 270 | 220 | 592 | 580 | 585 | 20-30 | CHV-120 | CHQ-100 |
| 500 | 229 | 270 | 220 | 650 | 615 | 650 | 20-33 | CHV-140 | CHQ-120 |
| 600 | 267 | 270 | 220 | 650 | 615 | 770 | 20-36 | CHV-160 | CHQ-140 |
| 700 | 292 | 270 | 220 | 650 | 615 | 840 | 24-36 | CHV-180 | CHQ-160 |
| 800 | 318 | 270 | 220 | 650 | 615 | 950 | 24-39 | CHV-200 | CHQ-180 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
