    D643H煤氣專用蝶閥



    產品展示>> 電動蝶閥>>D643H煤氣專用蝶閥




    一、D643H煤氣專用蝶閥 產品概述




     上海川滬閥門生產的D643H煤氣專用蝶閥是由煤氣蝶閥和電動執行器通過機械連接組成。D643H煤氣專用蝶閥用于煤氣管道，煤氣發生爐，使用介質是高爐煤氣、高溫煤氣、常溫煤氣。D643H煤氣專用蝶閥要配防爆型電動裝置。煤氣蝶閥是多層次三偏心硬密封蝶閥或三偏心四氟密封蝶閥，根據三維偏心原理設計，實現氣泡級密封。

    D643H煤氣專用蝶閥適用煤氣溫度小于或等于350℃；為減少高溫煤氣對電動執行器的影響，宜采用雙支架安裝電動頭，同時蝶閥閥桿要加長。

    電動蝶閥在全開狀態下具有良好的過流性能，安裝方便，關斷嚴密。電動蝶閥的優點是自動化控制程度高，遠距離控制操作方便。

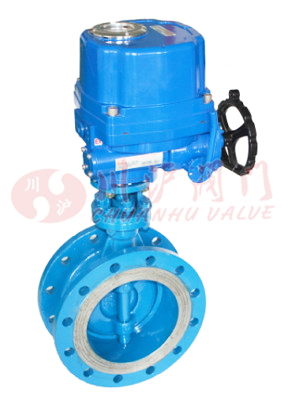

    二、D643H煤氣專用蝶閥 產品圖片







          D643H煤氣專用蝶閥
          D643H煤氣專用蝶閥




          D643H煤氣專用蝶閥(鑄鋼法蘭連接)
          D643H煤氣專用蝶閥(不銹鋼法蘭連接)





    三、D643H煤氣專用蝶閥 電動執行器參數







          執行器類別
          HQ系列執行器參數




          電源電壓
          標準：220V    AC單相  可選：110V AC 單相、380/440V    AC 三相、24V/110V/220V AC




          輸出力矩
          50N·M～3000N·M




          動作范圍
          0～90°、0°～270°可選




          控制方式
          開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)




          動作時間
          18S～112S




          保護裝置
          內置過熱保護、過載保護




          環境溫度
          -20℃～+70℃




          手動操作
          機械離合機構，配手輪操作




          機械限位
          2個外部調整螺栓




          防護等級
          IP65、IP67




          防爆等級
          ExdⅡ BT4,ExdⅡ CT6




          位置測量
          電位計、比例控制單元




          驅動電機
          鼠籠式異步電機




          進線接口
          2個 PF 3/4"




          殼體材料
          鋼，鋁合金，鋁青銅，聚碳酸脂




          外涂層
          干粉，環氧聚酯，具有超強防腐功能




          采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點





    四、D643H煤氣專用蝶閥 零部件參數







      零件名稱
      材料




      閥體
      碳鋼、不銹鋼




      蝶板
      碳鋼、不銹鋼




      閥桿
      2Cr13、不銹鋼




      填料
      聚四氟乙烯、柔性石墨





    五、D643H煤氣專用蝶閥 性能規范







      公稱通徑
      DN（mm）
      50～1600




      公稱壓力
      PN（MPa）
      0.6
      1.0
      1.6




      試驗壓力
      強度試驗
      0.9
      1.5
      2.4




      密封試驗
      0.66
      1.1
      1.76




      氣密封試驗
      0.6
      0.6
      0.6




      適用溫度
      ≤150℃、≤350℃




      適用介質
      具有腐蝕性介質






        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。








      	  下載：上海川滬閥門有限公司-產品樣本-D643H煤氣專用蝶閥.PDF




         D643H煤氣專用蝶閥鏈接：http://www.yhshare.com/products/diandongdiefa/ddhjdf.html
